化工
PROGUARD CN-OC 不锈钢在耐化学腐蚀的测试应用
发布时间: 2012-02-01 16:12:00 点击数:
|
德国汉堡2012年1月26日德国劳氏船级社第十一届会议部分报告“海上技术防腐蚀保护” |
 |
满足客户需求的新产品----不锈钢防腐蚀涂料
Ceramic Polymer国际贸易有限公司新研发的涂料系统 PROGUARD CN-OC是一种专门针不锈钢高防腐蚀要求的涂料。有开发这样一种产品的想法是在很多因不锈钢无法达到满意的防腐效果的客户要求下产生的。今后，我们会继续细分这个市场。为与德国耶拿独立研究机构INNOVENT e. V.合作我们开创了一条独特的生产线，专门生产通过化学整合以多功能环氧树脂为基料添加特殊有机物而实现满足防腐高要求的涂料。
|
PROGUARD CN-OC provides：
● 附着力>30N/mm2 ● 优异耐化学腐蚀（酸碱溶液） ● 优异耐化学抗高温和腐蚀性气体 ● 无气喷涂，施工简单，无溶剂 ● 直接施工，无需底漆 ● 混合适用期长，干结时间短 |
 |
|
|
耐化学腐蚀测试 |
PROGUARD CN-OC被持续不断地暴露在不同的强化学腐蚀性介质中超过9000个小时（一年）进行耐化学腐蚀测试。在这一系列的测试中，对固化的方式进行了探讨（室温和室温下加不同步骤回火）。耐化学腐蚀测试是一种腐蚀性极强的液体（杀手锏），包含了3液体按体积各33.3%混合温度在50℃：
98%的浓硫酸+纯甲醇+3%的氯化钠溶液。

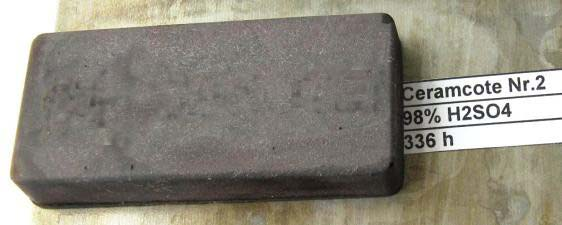

按照客户要求进行的其他测试均取得优异成绩，例如，50℃和60℃下的98%纯硫酸，包括温热酸的混合物。
 |
 |
 |
 |

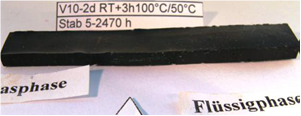

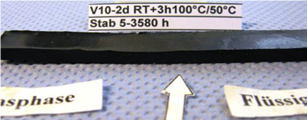

图片：PROGUARD CN-OC在腐蚀性极强的介质中进行电阻测试不同的测试片
|
新的研究成果，分析和展望 |
PROGUARD CN-OC在不锈钢上附着力卓越：
附着力的关键可能就是涂层和不锈钢表面之间的界面。这里的化学反应是通过有机填充涂层轻微回火而产生的。通过初步的分析得出的结果是由于这些相互作用形成碳化物，从而诱发极高的附着力，不仅仅是涂层之间粘接力强，涂层和不锈钢结构间的附着力也同样。
特殊机制的总体思路：
● 分解Cr2O3钝化层使之直接与不锈钢表面晶体接触
● C化合物（纳米=在纳米级的）通过温度的影响在涂布层和基材接触面扩散
● 在金属结构的反应主要是生成了碳化物。因此，获得了非常好的附着力。
产品特点：

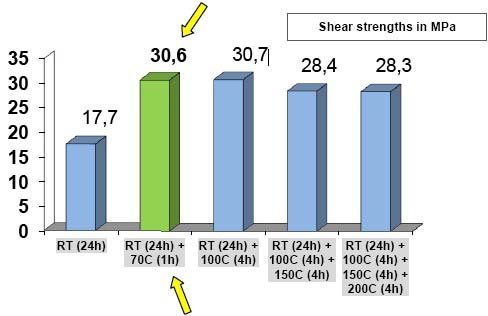

• 在室温下（20℃）干燥24小时候在不锈钢表面的附着力平均17.7N/mm2。剪切测能使试涂料有小部分脱落。
• 70℃下干燥一小时后，剪切测试不能使涂料脱落。所有样本在70℃下干燥后都具有良好内聚力。
• 通过内聚力的数据判断出内涂层的附着力大于30N/mm2
• 当干燥温度升高至100℃，150℃和200℃时，不会使涂层的内聚力增加。
• PROGUARD CN-OC在不锈钢表面的附着力实际上要大于其内聚力。此效果正在用其他更多的测试方法来验证。
以下问题正在被与我们合作研究机构（INNOVENT e.V.）调查中:
• 界面中的反应在什么样的温度下和保持在一个怎样的最低温度下才开始?
• 能否通过改变涂料成分来降低限制值?第一个新配方在室温下干燥(24小时)+70℃(1小时)得出的值已经说明了一切。
• 在以下情况下这样的化学反应是否同样发生，如果一个储罐的内涂层预先没有被回火，但是在室温干燥后通过加满温或热的液体来实现回火？在这样的情况下如果使用有腐蚀性液体是否会影响其防腐性？
我们对准确的科学分类很感兴趣。因此我们将继续探索我们涂料在不锈钢基材上的表面结构和反应。即使对额外附着力产生的小细节没有被很精准地分析和确认，但是在过去6个月里涂料卓越的防腐蚀性已经满足了好几个防腐高要求的项目。到目前为止，通过各种测试结果和客户的积极响应看出，我们的新产品PROGUARD CN-OC具有很大的潜力，并且在高性能涂料市场上与其他产品具有明显区别。
INNOVENT e.V.网址：http://www.innovent-jena.de
我们的研究活动和新发现将及时通知您。
对我们的新产品PROGUARD CN-OC有任何疑问吗？
你对我们的产品测试结果感兴趣？或者有兴趣获得产品样品自己进行测试？
我们的防腐专家竭诚为您服务。
质量
