原油生产水不锈钢管道内防腐测试应用案例及立管内防腐应用

发布时间: 2015-03-06 16:55:00   点击数:

德国 CP陶瓷涂料在中海油不锈钢管道生产水测试中的应用



      德国 Ceramic Polymer 公司多年前推出的 PROGUARD 系列涂料系统有专门针不锈钢高防腐蚀要求的涂料。该涂料系统以多功能环氧树脂为基料添加特殊有机物而实现满足防腐高要求。当初开发这样一种产品的想法是基于在很多工况下不锈钢无法达到令客户满意的防腐效果要求下产生的。


性能优势:

附着力>30N/mm 2

优异耐化学腐蚀(酸碱溶液)

优异耐化学抗高温和腐蚀性气体

无气喷涂,施工简单,无溶剂

直接施工,无需底漆

混合适用期长,干结时间短




某研究总院为不锈钢生产水管道内防腐寻找合适的涂层



  为了给不锈钢基材的生产水管道找到合适的内防腐涂层,某研究总院从 2014 年年初开始对各种世界知名品牌涂料进行了为期一年的广泛测试,我们有幸被邀请参加参与测试。试验内容包括:

  涂层绝缘性测试

  涂层基本性能测试,包括附着力、耐磨性、硬度、剪切力、绝缘阻抗、外观和红外

  30℃浸泡测试(1barCO 2 ,地层水模拟溶液,含 MEG),浸泡 30 天测试涂层基本性能(附着力、耐

磨性、硬度、剪切力、绝缘阻抗、外观和红外);

  划伤实验浸泡 3 个月(1barCO2,地层水模拟溶液,含 MEG,30℃);

   90℃浸泡试验(类似阴极剥离测试),即划伤涂层至见基材浸泡测试。

   地层水成份:Na + , K + ,Ca 2+ ,Mg 2+ ,Cl - ,SO4 2- ,HCO 3 - ,CO 3 2-


     为使涂层充分发挥其优异的性能,我们首先将所有不锈钢

片喷砂处理至 Sa2.5(ISO 8501), 表面粗糙度 50~100μm

(NACE RP0287),然后检测盐分电导率,按照 ISO 8502-9 换算

成 NaCl 含量最大不超过 50mg/m2

在适合的施工环境下完成了涂覆,厚度为 600-800μm,在

室温下自然风干固化。经过 6 小时候后做初步的目测检查,

指触干燥,不粘手。涂层固化良好。目测油漆表面漆膜连续均

匀,没有针孔、漏涂、流挂等漆病。经过 7 天自然干燥(周围

环境 25℃左右),涂层已完全固化。


实验前样品照片


      我们的 Proguard CN 系列涂层经过 7 天、30 天和 90 天浸泡后测试均表现出优异成绩的附着力,耐磨性,硬度,耐剪切,抗绝缘性能优异!此外,在破损面经过 90 天的浸泡后样片仍未出现任何涂层剥落现象和腐蚀扩大化现象。


PROGUARD CN 系列以优异性能通过了实验室测试,进入现场施工测试环节


       为保证测试的公平性,所有参与测试的品牌都经过了两轮实验室测试筛选。PROGUARD CN 系列在测试中表现出优异的防腐性能在众多品牌中脱颖而出,进入到现场施工测试环节,以验证其是否符合 DN250 内管喷涂施工便利性能。因为优异的防腐涂料不仅应有良好的耐腐蚀性能,更符合防腐涂料发展的四个趋势,即材料结构趋于安全环保;保护时间趋于长效;表面处理趋于简单;现场施工便利。

     德国 Ceramic Polymer 公司产品就是符合现代要求的重防腐涂料,以高性能环氧树脂为基体,100%无溶剂的环保型涂料;设计寿命 30 年,15 年免维护;表面处理至 Sa 2.5;可自然干燥。单层涂膜 500μm 不流挂,2 道施工厚度即可达到 800‐1000μm,在室温下自然干燥,这些特性大大降低了劳动成本,节约施工时间,有效降低施工成本。

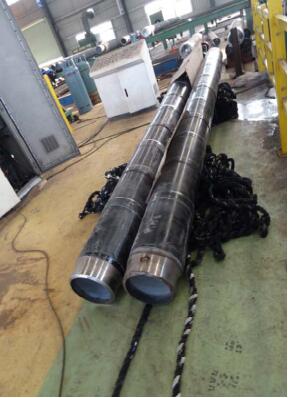

      2015 年 3 月 11 日进行涂装施工测试。施工现场设备使用专业内管喷涂机。在环境和基材检测均达到施工条件后,按设定厚度,在与项目相同尺寸及材质的不锈钢管开始涂装施工测试,这次涂装测试非常顺利的完成了。中海油研究总院也很重视这次现场测试,委派了主管工程师及监理工程师现场考察。涂装当天的测试是一次顺利完成,测试后,来考察的工程师对这次的测试给予了肯定。这次测试的涂层均匀,光泽度好,在预定的测试厚度内无流挂,总体涂装效果良好。

      当时现场同时涂装的测试样板,过 2 天加速干燥后又进行了以上绝缘测试,硬度测试,附着力测试,剪切力测试,全部都以优秀的成绩通过。

      我们 PROGUARD CN 陶瓷涂料成为中海油在这次不锈钢钢管防腐的最终选用涂料。项目的不锈钢管的涂装施工也于 3 月顺利完成。



德国 CP  陶瓷涂料成为中海油在这次不锈钢钢管防腐的最终选用涂料!




高温原油管线内防腐(80 ℃)





在中国一个石油平台的立管内防腐使用了我们高品质防护系统 PROGUARD CN 系列。其优异的性能是客户选择我们这款高端产品的一个至关重要的原因。


      PROGUARD CN系列在温度不断升高的工况下具有非常好的耐化学腐蚀,优异的耐磨性能,通过简单的施工也能获得较快的干燥时间。

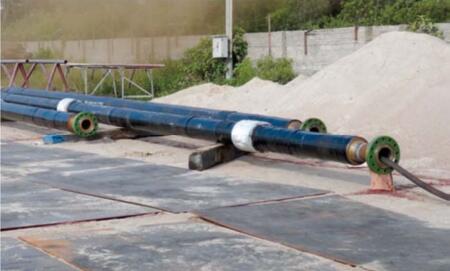

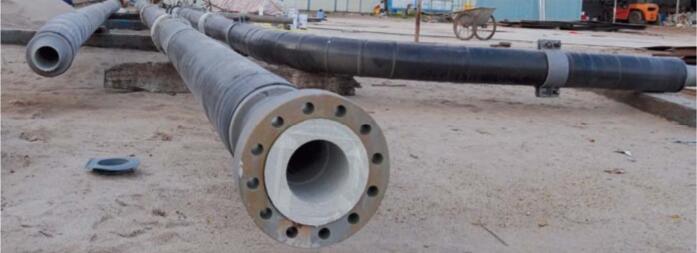

项目:中国高温原油管线内涂(立管)

  客户:中海油湛江分公司

  涂料施工商:广州万为石化科技有限公司

  完工时间:2014 年 5 月

技术资料:

项目:           石油平台立管

长度:           大约 60m

管道内径:       DN150—6 英寸

介质:           原油,油水混合物

介质温度:       80℃


首先使用特殊内管喷砂设备按照 SSPC‐SP10 做喷砂处理。

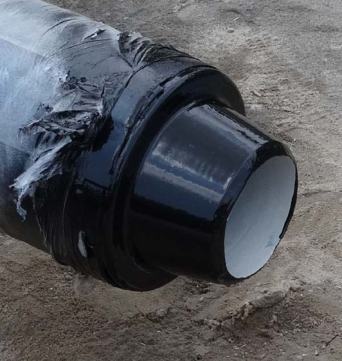

涂层喷涂两道,每道 500μm。施工也是使用特殊的内管喷涂设备。
由于粘度比较低,因此无需预热。24 小时候就能实现完全干结。
完全固化后,表面还需要经过电火花测试(漏点检测仪,根据 NACE
SP0188 标准适用 3KV 高压)。无针孔,没有起泡开裂,漆膜表面光
滑平整。要求涂层总厚度为 1000μm,所有检测都顺利通过。
PROGUARD CN  系列产品特性
100%无溶剂
优异耐化学性
高强度耐磨性
耐高温(150℃)
快干
低粘度,直接喷涂无需预热
可选:抗 SRB 腐蚀包含微生物腐蚀(点腐蚀)

可选:防静电



您还在寻找耐高温耐化学腐蚀的防腐系统吗?
我们的防腐专家竭诚为您服务!
