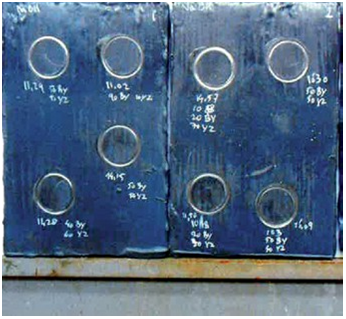

测试结果非常理想，以上是测试样板在1%NaOH浸泡30天后的测试结果图片。

ULTRA-PERFORM STP-EP2 完全满足特定领域的标准(流体环氧涂料系统在钢质输水管道内外防护标准)。我们产品以优秀的成绩通过了测试；测试要求被测试产品都经过浸泡后再测试附着力和抗阴极剥离测试，而我们的产品获得了非常好的成绩。

      ULTRA-PERFORM STP-EP2物理性能和优势

      • 超强耐化学性和耐海水腐蚀

      •  卓越的耐磨损性

      • 稳定的耐高温性能（高达120℃）

      • 无溶剂

      • 表面耐腐蚀

      • 施工过程中干燥快

      • 单层系统

阴极剥离测试遵循的标准为ASTM G8

      产品推荐：

      ULTRA-PERFORM STP-EP2

      如需对产品进一步了解，请联系我们。

   测试流程：

    • 所有测试样板涂装ULTRA-PERFORM STP-EP2，平均厚度为500μm 。

    • 附着力测试参照ASTM D4145标准，测试前样本会在滑动台架上刻出划痕。

      - 测试结果是19.7MPa。

    • 其他测试样板也同样刻出划痕这些样本被半浸泡于不同的液体内，温度为23℃：

      - 软化水

      - 1%硫酸溶液

      - 1%氢氧化钠溶液

    • 样板被浸泡的部分将被检测其表面情况，附着力和腐蚀蠕变程度。

      - 被浸泡于不同溶液的样板都没有出现起泡和剥落现象。

        涂层表面完整，没有出现任何腐蚀迹象。

      - 附着力测试（ASTM D4145标准），每块样板测量个点，即浸泡区和液面上方区域。结果为14.0 MPa和11.2 MPa  之间，

        远远超过AWWA C210-07的要求。

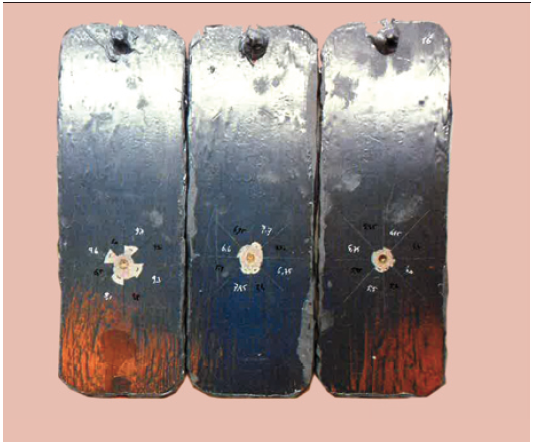

    • 按照ASTM G8标准进行阴极剥离测试，测试样板浸入常温电解溶液中30天，电压为1.41V。

      - 剥离半径为≤9.53mm才能符合标准的要求。

      我们的测试样板平均剥离半径从5.0至7.2mm，比标准里规定的合格剥离半径要小。
