油气分离器内防腐应用万为资讯

发布时间: 2014-06-01 13:58:00   点击数:

 “Ceramic-Polymer SF/LF-ARAMCO-APCS-2i,28,117”

在一级油气分离器的应用

● 涂料施工：广州万为石化科技有限公司

● 完工时间:：2014年3月

● 总包商：广州万为石化科技有限公司;邮编:510160;网址: www.wwint.cn;邮箱:: w@wwint.cn

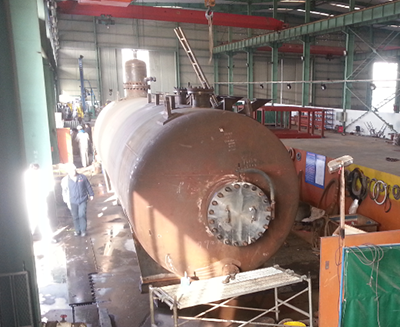

设备名称：油气分离器储罐 介质:  原油,水 设计压力：0.75 MPa 测试压力：0.94 MPa 最大允许工作压力: 0.75 MPa 设计温度: 140℃ 储罐容积:100m3

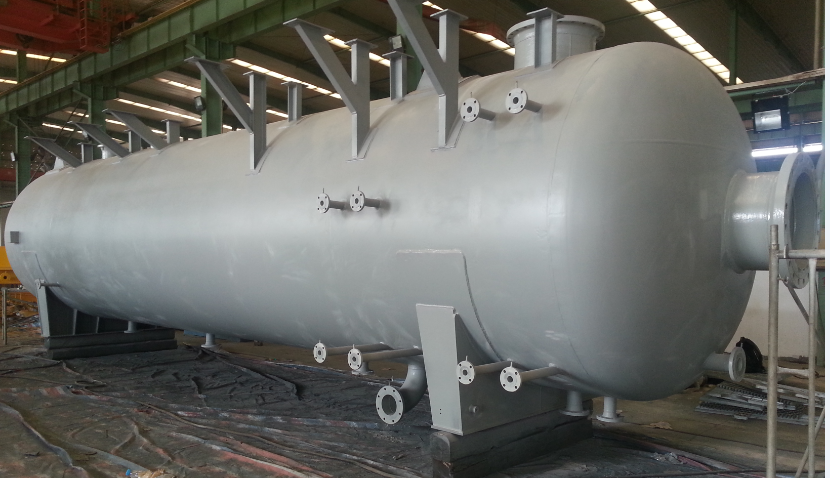

涂装系统

Process 程序	Paint type 油漆类型	Dry Film thickness (mm) 干膜厚度	Interval (23℃) 涂装间隔		Pot life  (23℃) 混合使用寿命	Thinner 稀料	Color 颜色
			Min /hrs	Max /days

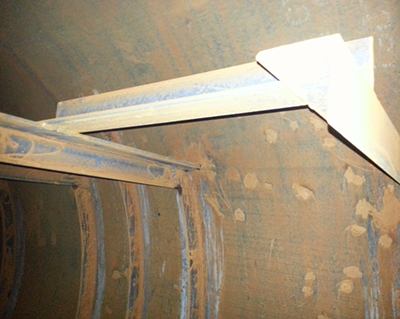

Surface preparation 表面处理		Surface cleaning表面处理等级：SSPC-SP10 Surface profile表面粗糙度：50~100um
Primer 底漆	CP SF/LF-ARAMCO-APCS-2i,28,117	300	10小时	1天	30-40 分钟	N/A	Grey 灰色
Finish coating 面漆	CP SF/LF-ARAMCO-APCS-2i,28,117	300	10小时	1天	30-40 分钟	N/A	Grey 灰色
Total coating thickness 涂层总厚度		600

高性能防腐涂料应满足APCS要求（即阿美防护涂料系统）并接受“沙特阿美”的测试。

我们的涂料CP SF-APCS-2i 在阿美石油研究实验室里做过很多测试，并顺利通过APCS-2i，APCS-117和APCS-28严苛的测试。

这些测试包括如在高达150℃下仍具有优异耐化学腐蚀性，通过高压反应釜爆炸测试。

涂料通过以下测试

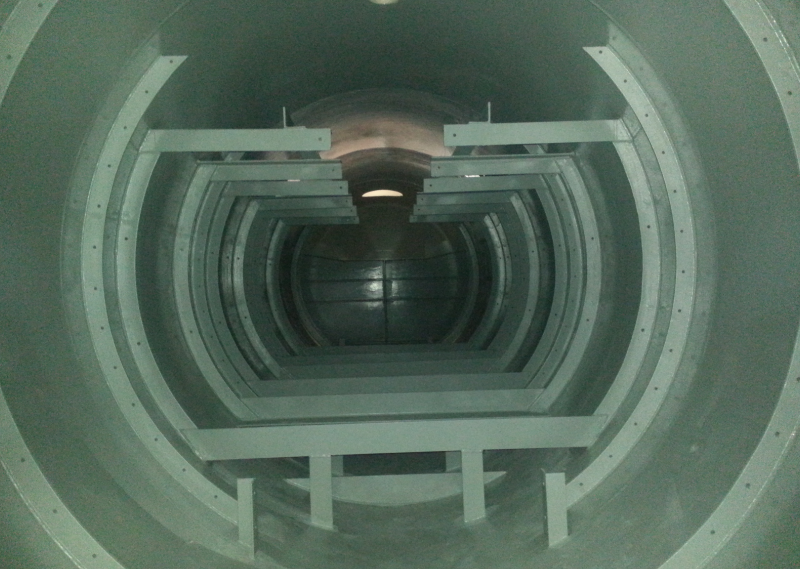

1、 涂层没有流挂，橘皮，起皱，龟裂，漏涂，嵌砂，脱落，腐蚀，针孔等缺陷。

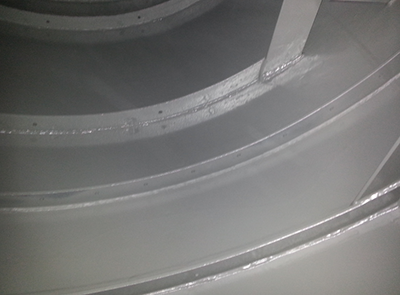

2、 涂装厚度达到至少600μm要求，表面外观平整光滑，无缺陷，固化良好。          SSPC-PA 2电磁测厚仪干膜厚度测量

3、 涂层附着力> 12Mpa. ASTM D 4541使用便携式附着力测试仪进行涂层附着力测试.

4、 测试电压5000V:无针孔涂层连续无缺陷

5、 在没有人为破坏、不可抗力因素的影响条件下，油气一级分离器使用15年内免维护。
