电厂不锈钢海水蝶阀防腐

发布时间: 2018-02-07 16:34:00   点击数:

不锈钢防护

Ceramic Polymer 不锈钢专用涂料成功应用于SEN蝶阀上

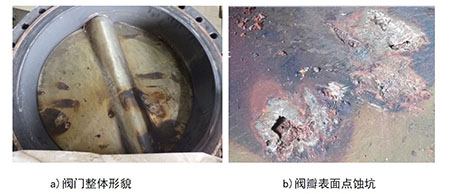

中国一电厂的一个机组在大修中发现，刚刚投入使用一年多的8台与换器热相连管道的SEN蝶阀双相不锈钢阀板发生严重点蚀现象，原蝶板材质为耐海水的A995 4A双相不锈钢，但由于管路上下游有布置钛管、钛管板及衬里，双相钢的电位要比钛合金负，两者之间形成腐蚀电池；再加上泥沙冲刷、异物磕碰等导致蝶板表面局部钝化膜被破坏，表面被活化后发生腐蚀。加上换热器海水的温度，电化学腐蚀和冲刷导致的腐蚀使得阀板腐蚀速率很快，影响SEN系统的可用性，客户不得不对原有的8台蝶阀阀板进行更换。

为避免阀板与管路上下游钛管，钛板之间产生电位差形成腐蚀电池回路，应在阀板上使用绝缘性能好的涂料为阀板提供一道保护屏障，使阀板与介质完全隔绝。同时该涂层应具有良好的耐海水腐蚀和抵抗海水中泥沙冲刷的性能。由于阀板材质特殊，常规涂料无法在双相不锈钢表面形成良好的附着力，必须采用不锈钢专用涂料才能达到良好的效果。

修复对象：

8台DN900蝶阀阀板

基材：双相不锈钢

应用产品：

PROGUARD CN-OC

德国 Ceramic Polymer的涂料PROGUARD CN-OC是一种专门针不锈钢防腐蚀高要求的涂料，涂料含有特殊的化学物质与不锈钢产生化学反应，相互作用形成碳化物，从而诱发极高的附着力。PROGUARD CN-OC 的耐腐蚀性能也非常出色，通过了浸泡于50℃下的98%纯硫酸+纯甲醇+3%的氯化钠溶液（各1/3）9000个小时（一年）的浸泡测试。通过DIN EN ISO 9227:2006标准下10000小时盐雾测试，其防腐和耐老化性优异。

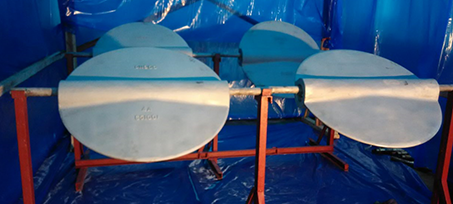

为使涂层充分发挥其优异的性能，首先采用非金属磨料将所有双相不锈钢阀板喷砂处理至Sa2.5(ISO 8501), 表面粗糙度50~100μm (NACE RP0287),然后检测表面可溶性杂质的电导率按照ISO 8502-9 换算成NaCl 含量最大应不超过50mg/m²。

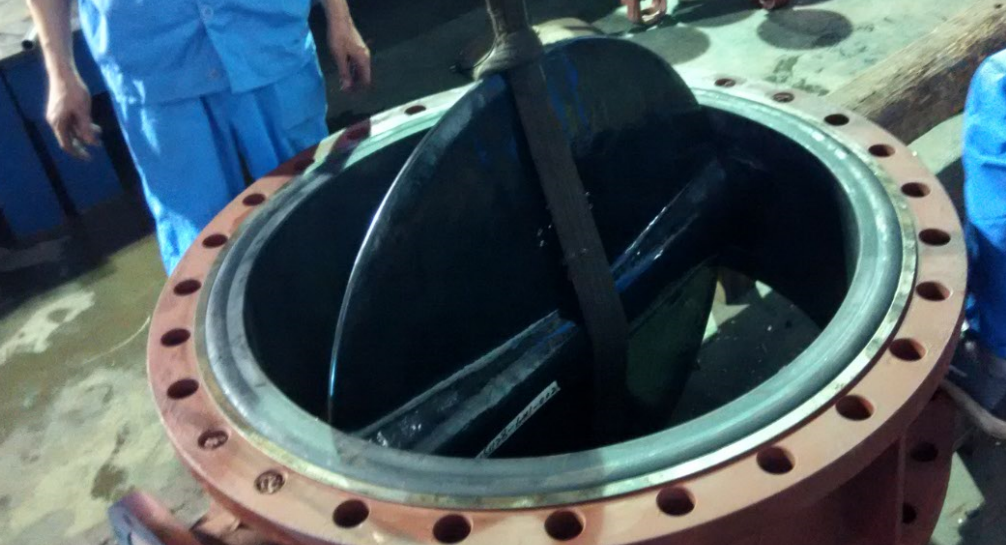

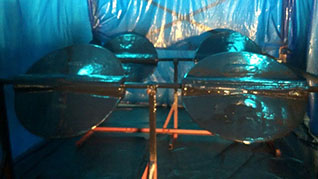

然后通过高压无气喷涂施工即可。施工时一道可达600μm，无需高温烘烤可自然干燥固化。


喷涂完后第3天待涂层完全固化后在阀板表面作全方位检验，涂层厚度正反面及密封面通过高压电火花漏点测试(NACE SP0188)，对总计30个定位点进行厚度检测，厚度均达到600μm（SSPC PA2），测试片随机选取6个点做附着力拉拔测试（ASTM D4541），平均附着力>20MPa，最高达到24.57MPa，完全满足客户要求，达到阀门装配条件。本次涂装施工在业主、设计院和阀门制造商的全程监督下完成，我司专业的施工和高质量的涂层性能得到大家的一致认可。

您还在寻找提供长效防腐保护的高品质涂料吗？

我们的专家将竭诚为您服务！
