德国CP陶瓷涂料在危废烟囱内防腐应用

发布时间: 2018-02-07 16:54:00   点击数:

     在中国的一个危险废物焚烧处理处理示范中心，积极响应国家对烟气处理的要求，对焚烧车间烟囱的烟气采用湿法脱硫处理后排放。湿法脱硫效率高，但湿烟气的成分非常复杂，主要成分为饱和水蒸汽、二氧化硫、氯化氢、氟化氢和氮氧化物。烟气中的水蒸气凝结成水后，在烟囱内壁形成稀释硫酸、稀盐酸和氢氟酸等强腐蚀性介质，危废处理厂还存在二恶英腐蚀。烟气强烈的腐蚀性对烟囱内防腐涂层提出了极度苛刻的要求。

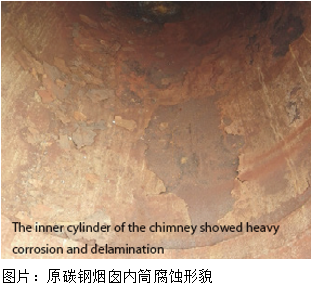

原有的碳钢烟囱内筒经过多次修复，整个烟囱内筒烟气侵蚀严重腐蚀，原内层防腐涂层已经大面积脱落，局部有穿孔造成漏风严重，各段连接位置多次维修但结构板材减薄严重，结构强度达不到设计要求。为烟囱寻求长效耐用的防腐涂层保证烟囱安全运行，降低长期运行成本，业主在过去一年里对德国CP涂料测试样片进行长时间的测试，测试结果令人满意，样片置于取样口与烟气直接接触，测试结束涂层未出现涂层破损和脱落现象，完全满足该烟囱内防腐的要求。

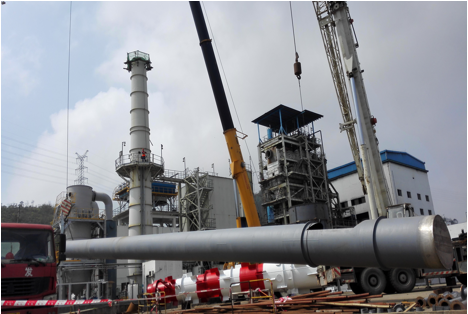

烟囱总高度：48米

直径：1.2米

烟气温度：50-150℃

烟气成分：水蒸汽（25-30%）氯化氢（HCl），二氧化硫(SO₂)，氟化氢（HF）,氮氧化物(NOx)

产品性能要求：超强耐湿烟气腐蚀及冲刷

不锈钢内筒涂层系统：

PROGUARD CN-OC+ PROGUARD CN-1M

总涂层厚度：600μm

碳钢内筒涂层系统：

PROGUARD CN-1M

总涂层厚度：600μm

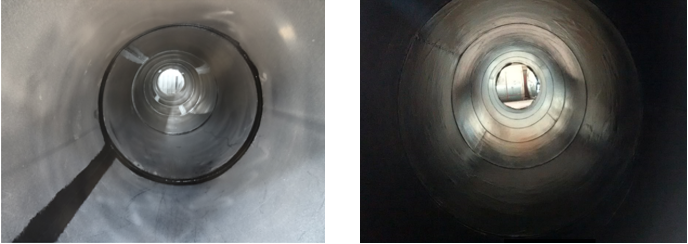

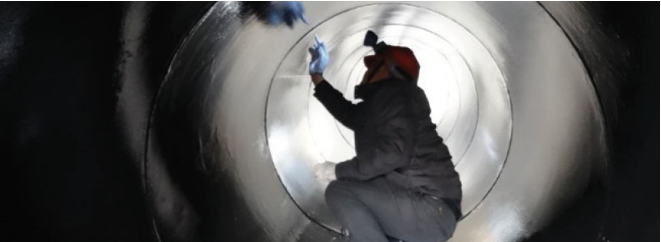

Proguard系列在涂装施工方面非常简单。不锈钢表面用非金属磨料喷砂处理至Sa 2.5(ISO 8501)，碳钢表面抛丸喷砂处理至Sa 2.5(ISO 8501)，粗糙度50～100μm (NACE RP0287)。焊缝位置可以先用手工工具预涂，然后采用高压无气喷涂即可。不锈钢内筒部分以Proguard CN-OC为底漆，涂层厚度250μm；面漆Proguard CN-1M，涂层厚度350μm。碳钢部分喷涂一道Proguard CN-1M，涂层厚度600μm。喷涂后无需高温烘烤可自然干燥固化。该涂料是100%无溶剂的，因此涂层表面光滑致密。涂层固化后全部必须经过3000V高压电火花检测(NACE SP0188)，有漏点的位置经过简单处理后可以直接手工修补，现场操作性很强。

产品性能优势

l  无溶剂

l  耐酸和耐化学性能优异

l  耐高达150℃高温

l  长寿命

l  应用范围：

高温烟囱、烟道、除尘器

原油，烃类化合物

尿素，生物油特殊储罐

沼气发酵罐

反应容器

您还在为烟囱寻找施工简便并且能提供长效防腐蚀保护的涂层系统吗？
